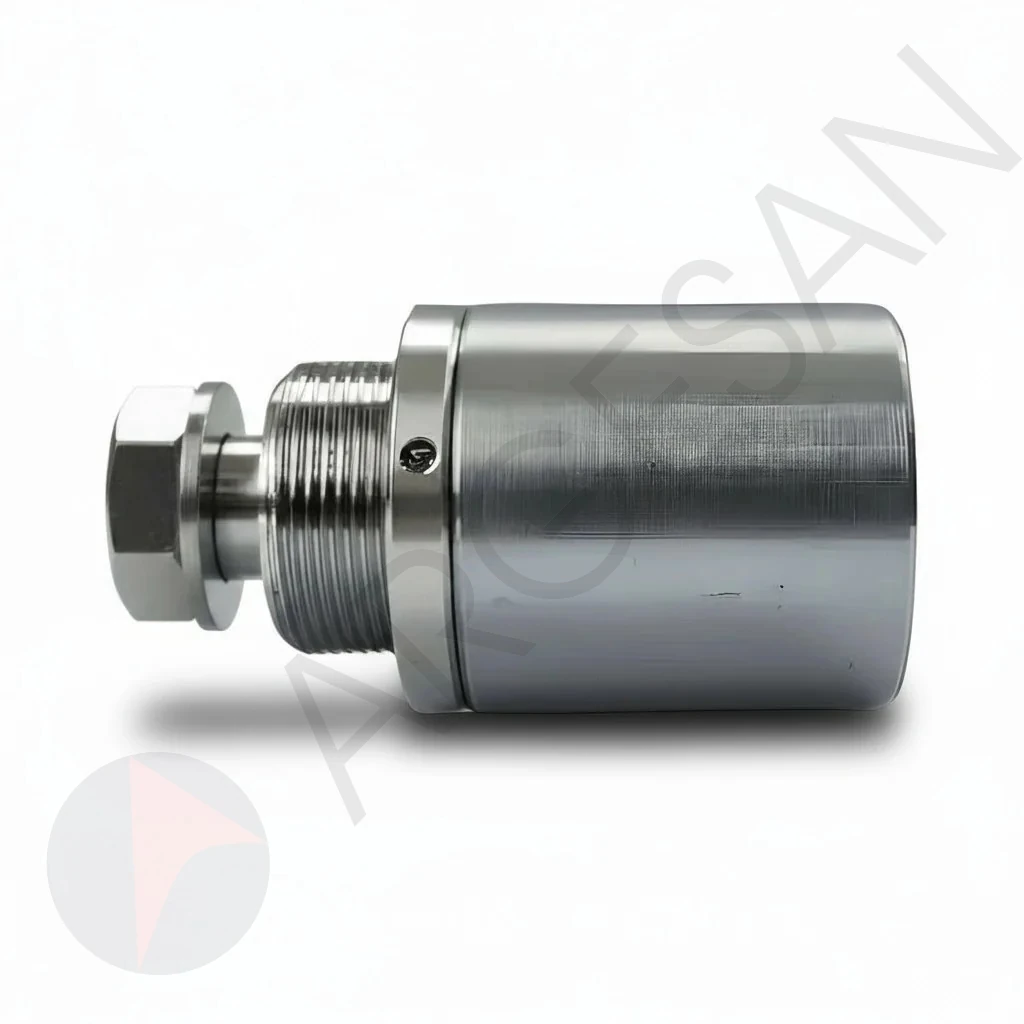

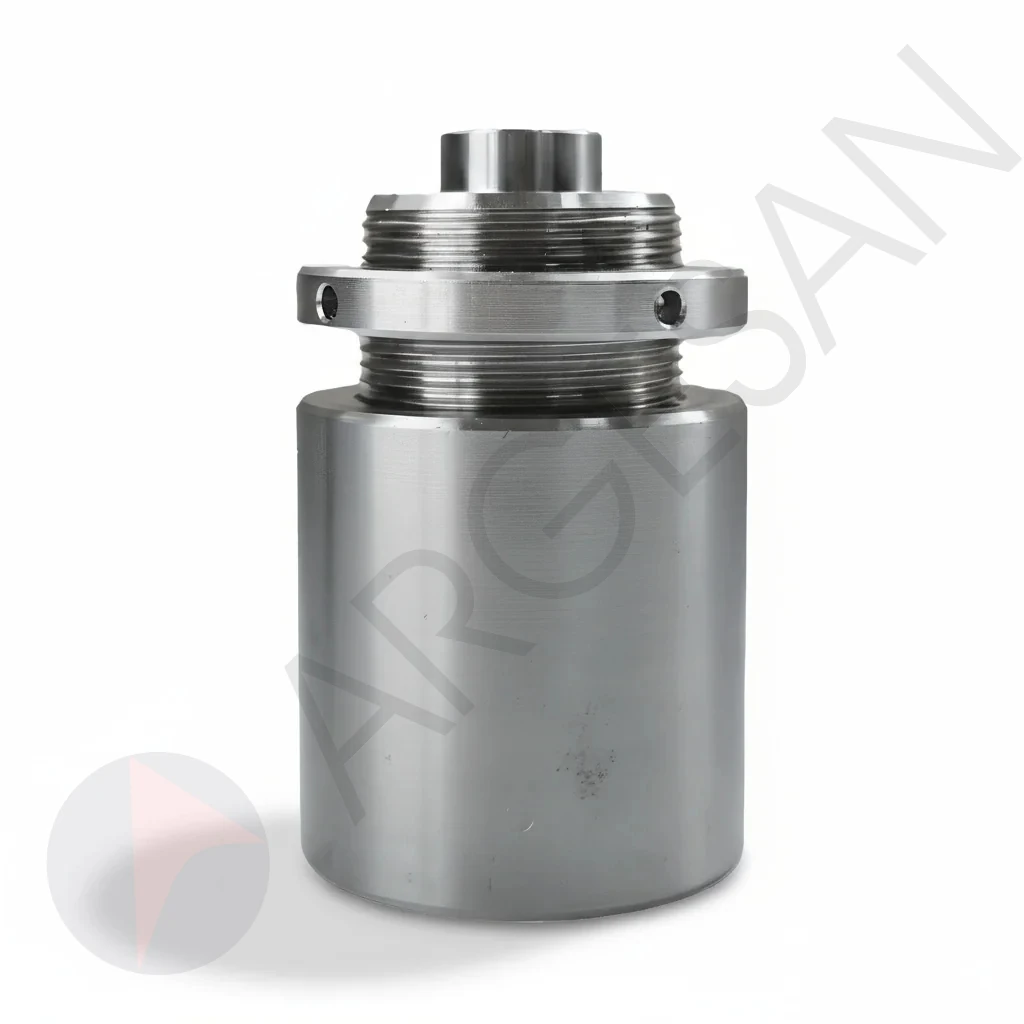

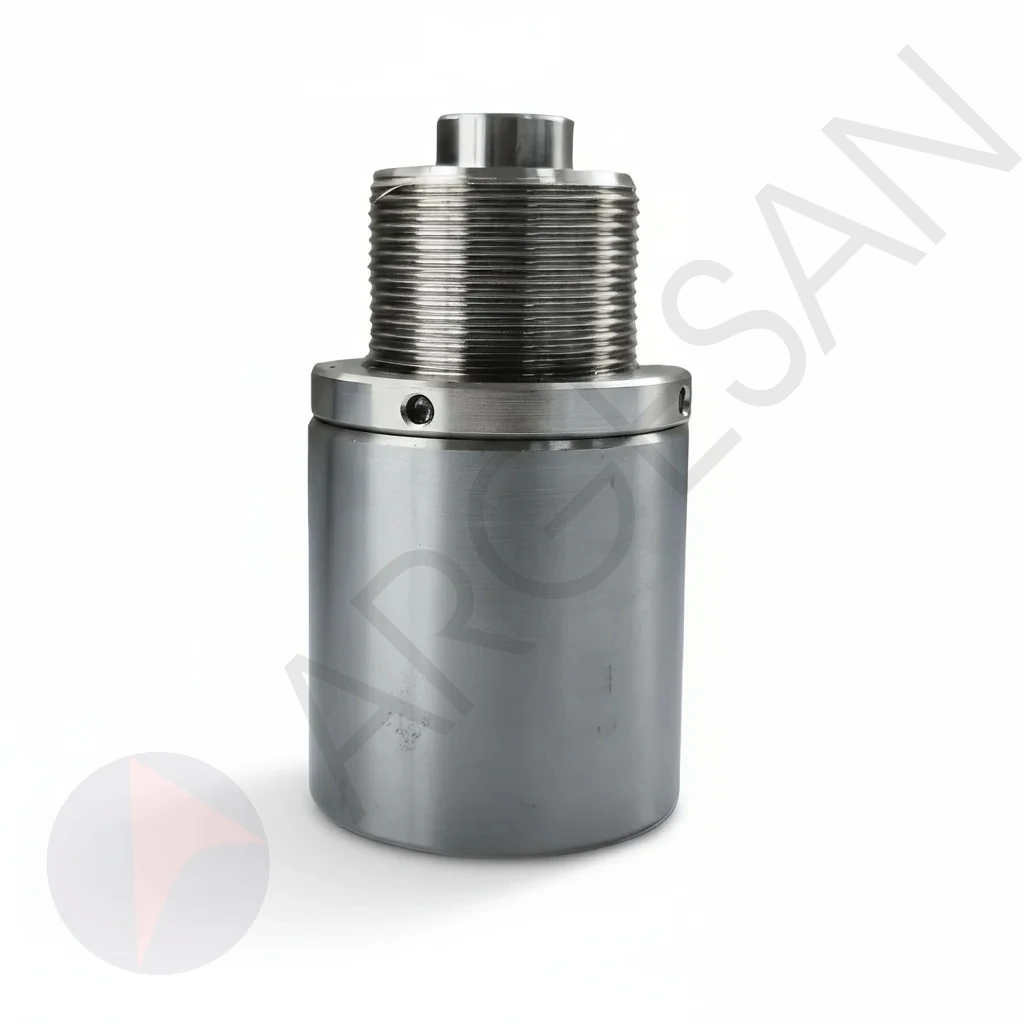

SCB-144 Ø45 H: 50-60 MM AYARLI KONNEKTÖR
SCB-144 ayarlı sabit konnektör, cam cephe spider
sistemlerinde kullanılan, spider taşıyıcı gövdenin çelik karkasa
bağlantısını sağlayan yüksek mukavemetli bir bağlantı elemanıdır.
Konnektör gövdesi ST52 ham çelikten üretilmiş olup dış yüzey mekanik
işlemle satine edilmiştir.
Bağlantı civataları ve pul AISI 304 kalite paslanmaz çelik malzemeden
üretilmiştir.
Bu model, cam cephelerde kullanılan rotillerle (routel) birlikte çalışarak, camın taşıyıcı profile güvenli ve estetik şekilde bağlanmasını sağlar. Sabit tip bir bağlantı elemanı olmasına rağmen, gövdesi içinde 10 mm’ye kadar ayarlanabilir boşluk payı bulunur. Böylece montaj sırasında hatasız hizalama elde edilir.
TEKNİK ÖZELLİKLER
- Ürün
Kodu: SCB-144
- Malzeme:
Gövde ST52 (ham çelik), bağlantı elemanları AISI 304 paslanmaz
- Yüzey
İşlemi: Brushed Satin (satine yüzey)
- Çap
(Ø): 45 mm
- Yükseklik
(H): 50–60 mm (ayarlanabilir)
- Bağlantı
Cıvatası: M14 × 25 mm – Altı köşe başlı (AISI 304)
- Pul:
M14 paslanmaz pul (AISI 304)
- Ayar
Aralığı: 10 mm
- Ağırlık:
670 gr
- Kullanım
Şekli: Sabit (kaynaklı montaj)
- Montaj
Tipi: Düz yüzeye kaynakla sabitlenir
- Kullanım Alanı: Spider cam cephe taşıyıcı profil bağlantıları
ÜRÜNÜN GÖREVİ VE AVANTAJLARI
SCB-144 konnektör, cam taşıyıcı sistemlerde yük aktarımı
ve montaj hassasiyetinin korunması için geliştirilmiştir.
- Yüksek
mukavemet: ST52 gövde, titreşim, rüzgar yükü ve dinamik gerilim
altında deformasyon göstermeden çalışır.
- Hassas
ayar: 10 mm’lik ayar payı sayesinde montaj esnasında cam ve profil
arasındaki boşluk kolaylıkla düzenlenebilir.
- Korozyon
direnci: AISI 304 paslanmaz civata ve pul, dış cephe koşullarında uzun
ömürlü performans sağlar.
- Estetik
bütünlük: Satine yüzey, spider cam cephe sistemlerinin modern
mimarisine uyum sağlar.
- Kolay
bakım: Modüler tasarımı sayesinde sökülüp yeniden monte edilebilir.
KULLANIM ALANLARI
- Dış
cephe cam giydirme sistemleri (Spider Systems)
- Cam
atriumlar, alışveriş merkezleri, otel lobileri
- Showroom
ve galeri cepheleri
- Cam
çatılar, skylight sistemleri
- Cam
taşıyıcı profiller ve çelik konstrüksiyonlar
MONTAJ DETAYLARI
- Taşıyıcı
çelik karkasa kaynakla sabitlenir.

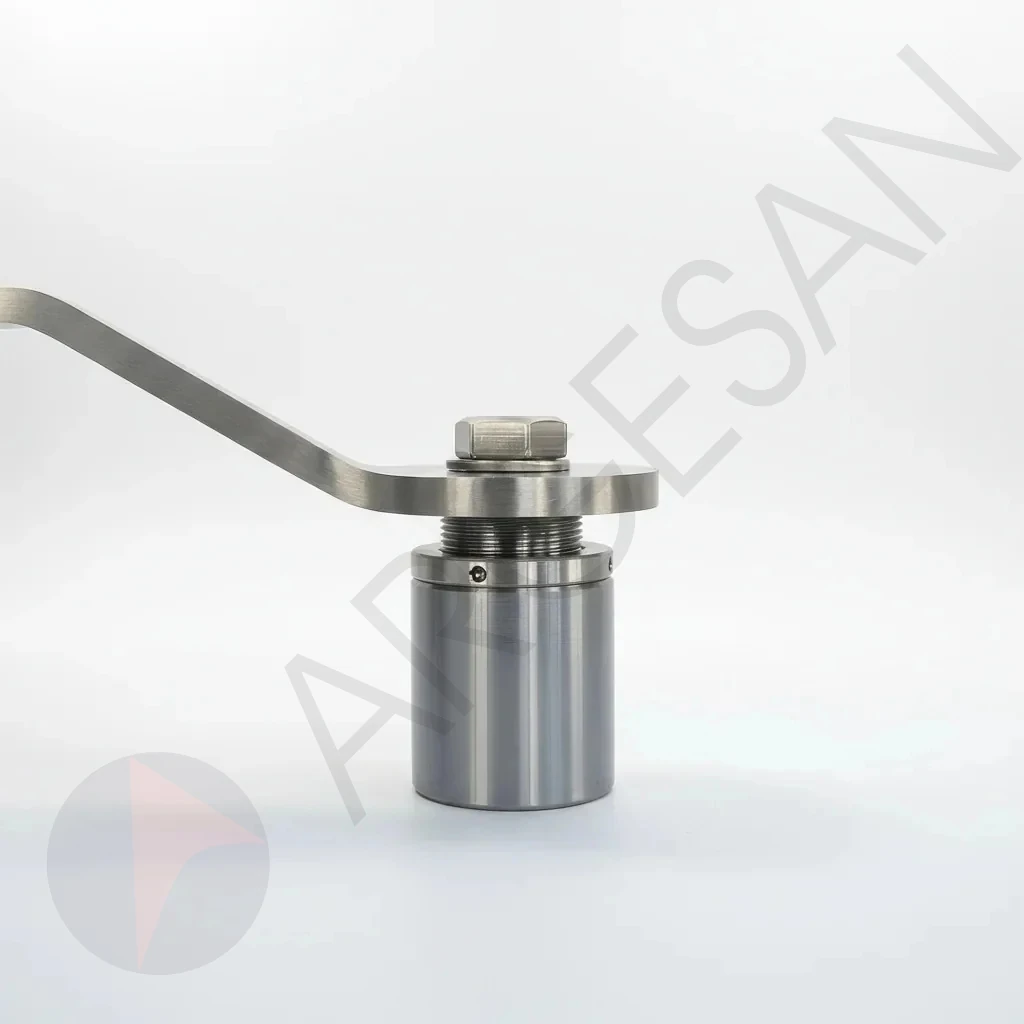

- Spider
gövde, konnektör üzerine monte edilir.
- Paket
içeriğindeki M14x25 paslanmaz civata ve pul, spider ile konnektörün
birbirine sabitlenmesini sağlar.
- Gerektiğinde
10 mm ayar boşluğu kullanılarak cam seviyeleri hizalanır.
UZUN ÖMÜRLÜLÜK VE GÜVENLİK
- Korozyona
karşı yüzey koruma işlemi
- Çatlama,
gevşeme ve deformasyona karşı mekanik testlerden geçirilmiştir
- CE
standartlarına uygun üretim süreci
- Tüm
ürünler %100 kalite kontrol ve ölçüm raporu ile sevk edilir
AMBALAJ VE TESLİMAT
- Her
konnektör seti ayrı koruyucu ambalajla paketlenir.
- Paket
içeriği: 1 adet konnektör gövdesi, 1 adet paslanmaz M14 civata, 1 adet
paslanmaz pul.
- Ürünler
çizilmelere karşı film ve köpük destekli kutularda sevk edilir.
- Üretim
yeri: Türkiye 🇹🇷
·ÜRÜN AVANTAJLARI – ÖZET TABLO
|
Özellik |
Açıklama |
|
Model |
SCB-144 |
|
Tip |
Sabit Ayarlı
Konnektör |
|
Çap |
Ø45 mm |
|
Ayar Aralığı |
10 mm |
|
Montaj |
Kaynaklı |
|
Yüzey |
Satine
(Brushed) |
|
Malzeme |
Gövde ST52 –
Cıvata/Pul AISI 304 |
|
Uyumlu
Sistem |
Spider Cam
Cephe |
|
Ağırlık |
670 gr |
ÜRÜNÜN FONKSİYONEL DEĞERİ
SCB-144 konnektörler yalnızca bir bağlantı elemanı değil,
aynı zamanda cam cephe sistemlerinin genel güvenliği ve dayanıklılığı için
kilit bir bileşendir.
Taşıyıcı profil ve spider arasında titreşim emici bir köprü oluşturur,
cephe bütünlüğünü korur ve uzun ömürlü performans sunar.
MÜHENDİSLİK VE TASARIM UYUMLULUĞU
Bu model, modern mimari projelerde kullanılan minimalist,
çerçevesiz cam sistemlerle tam uyum sağlar.
Yüksek rijitlik gerektiren yapılarda (yüksek binalar, alışveriş merkezleri,
otel cepheleri vb.) tercih edilir.
